Beschreibung
Der Datenlogger STRATO4 wurde von den Ingenieuren von Stratoflights speziell für die Messdaten-Aufzeichnung von Stratosphärenflügen entwickelt und zeichnet Daten bis zu einer Höhe von 50.000 Metern auf. Mit dem Datenlogger STRATO4 lässt sich das Geheimnis um die erreichte Flughöhe nun endlich lüften. Neben der Höhe und GPS-Position und damit der Geschwindigkeit, zeichnet der STRATO4 alle 2 Sekunden weitere Messdaten wie Luftfeuchtigkeit, Innen- und Außentemperatur, UV- und Infrarotstrahlung, Luftdruck, uvm. auf der mitgelieferten micro SD-Karte auf. Nach dem erfolgten Flug können die Daten kinderleicht mit dem Tool der Datenlogger-Auswertung am PC ausgewertet werden. Das Tool erstellt mit wenigen Klicks zahlreiche Grafiken und als besonderes Highlight kann die Flugroute als 3D-Kurve in Google Earth dargestellt werden. Über eine serielle Schnittstelle bietet der Datenlogger die Möglichkeit zum Auslesen der Daten für eigene Erweiterungen. Die beiliegenden Sensoren können über ein 30 cm langes Kabel außerhalb der Sonde angebracht werden, sodass der Datenlogger sicher im Inneren gegen die extremen Einflüsse der Stratosphäre geschützt ist. Durch sein leichtes und platzsparendes Design ist er ideal, um nicht nur mit dem Wetterballon maximale Flughöhen zu erreichen, sondern durch die umfangreiche Datenerfassung einen richtigen Forschungsflug in die Stratosphäre zu starten. Die Bedienung ist sehr einfach, alle Werte werden auf einem großen Farbdisplay dargestellt und es sind keinerlei Programmierkenntnisse erforderlich. Somit gehört der Datenlogger STRATO4 mit an Bord eines jeden Stratosphärenflugs.

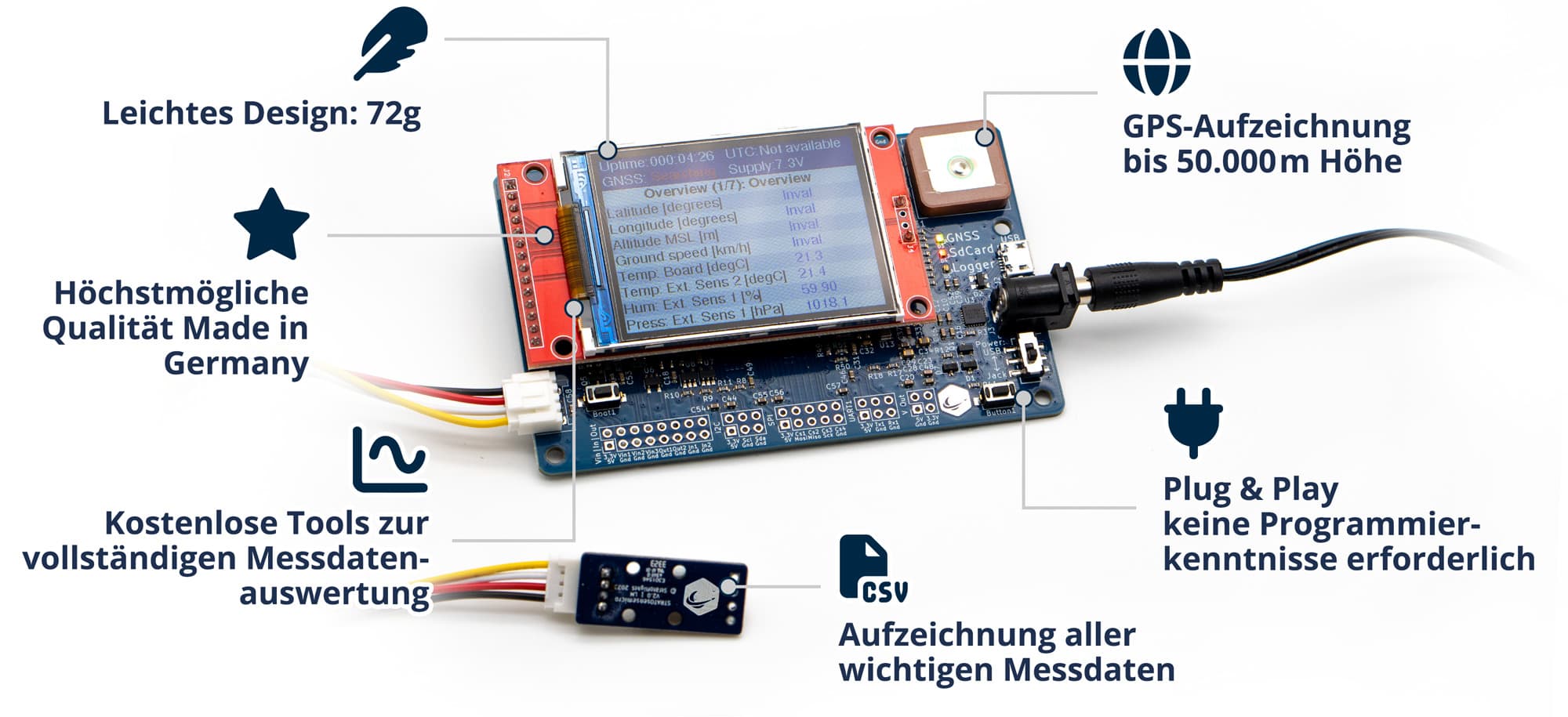

Features
- Entsperrtes GPS Modul: Speichert die Daten bis 50.000 Meter Höhe. Die meisten GPS Module blockieren ab einer Höhe von 18.000 Meter
- Speicherung der Daten alle 2 Sekunden auf einer micro SD-Karte als .csv-Datei
- Einfache Auswertung der Daten durch Auslesen der micro SD-Karte
- Einfache Bedienung, keine Programmierkenntnisse erforderlich
- Online-Tool: Datenlogger Auswertung zur Erstellung von Graphen
- Online-Tool: Datenlogger Auswertung zur Erstellung einer 3D-Flugkurve in Google Earth
- UART-Datenschnittstelle: Zum Auslesen der Messwerte und GPS-Daten, z.B. mit einem Raspberry Pi
- Leichtes und platzsparendes Design (72g) mit großem Farbdisplay
- Batteriebetrieb (9V)
- Messwerte vom Datenlogger STRATO4 werden in Unterrichtsreihe Stratosphärenflug behandelt
- Umfangreiche bebilderte Bedienungsanleitung
Messdaten
- Aktuelle Laufzeit
- Datum und Uhrzeit (UTC)
- GPS-Signal gültig
- Anzahl genutzter Satelliten
- GPS-Position (Längen- und Breitengrad)
- Geschwindigkeit über Grund
- Aufstiegs- und Sinkgeschwindigkeit
- Flughöhe
- Innentemperatur
- Außentemperatur
- Luftfeuchtigkeit
- Luftdruck
- UV-Strahlung
- Infrarotstrahlung
- Lichtintensität Weiß
- Lichtintensität Rot
- Lichtintensität Grün
- Lichtintensität Blau
- Batteriespannung
Nützliche Links
- Download der Anleitung
- Datenblatt Datenlogger STRATO4 (PDF)
- Tool zur Messdatenauswertung
- Tool zur Erstellung der 3D Kurve in Google Earth
- Beispiel-Datei: 3D-Kurve-Google-Earth
- Beispiel-Log-Datei des STRATO4
